傳像束
傳像束
傳像束是將光學玻璃光纖集成一束，并將兩端對應排列從而達到傳送圖像的目的。
中間是柔韌的可以自由彎曲，在細小的地方也可以插入檢查。
規格
| 外徑(㎜) | 光纖根數(pcs) | 有效徑(㎜) | 單纖維直徑(μm) | 有效徑以內 光纖根數(pcs) |
允許缺陷根數 (單獨)※1 |
|
|---|---|---|---|---|---|---|
| 總數※2 (中心部) |
斷線 (中心部) |
|||||
| 0/-0.02 | +20%,-0 | ±0.3 | ||||
| 0.7 | 3,600 | 0.4 | 7.8 | 2,380 | 3(0) | 1(0) |
| 0.7 | 5,200 | 0.4 | 6.4 | 3,500 | 4(0) | 1(0) |
| 0.82 | 7,000 | 0.5 | 7.0 | 4,600 | 3(0) | 1(0) |
| 1.0 | 7,000 | 0.65 | 8.3 | 5,500 | 3(0) | 1(0) |
| 1.2 | 10,000 | 0.8 | 8.3 | 8,400 | 3(0) | 1(0) |
| 1.4 | 10,000 | 1.0 | 10.0 | 9,000 | 3(0) | 1(0) |
| 1.2 | 16,000 | 0.8 | 6.7 | 12,900 | 4(0) | 2(0) |
| 1.4 | 16,000 | 1.0 | 8.1 | 13,800 | 4(0) | 2(0) |
| 1.6 | 20,000 | 1.2 | 8.6 | 17,600 | 5(0) | 2(0) |
| 1.8 | 20,000 | 1.4 | 10.0 | 17,700 | 5(0) | 2(0) |
- ※1 無連續斷線.
- ※2 總數里包含中間色調。
- ※3 長度：最長2100mm (但是φ1.0以下最長1600mm. )
- ※4 詳細規格及接單生產請咨詢

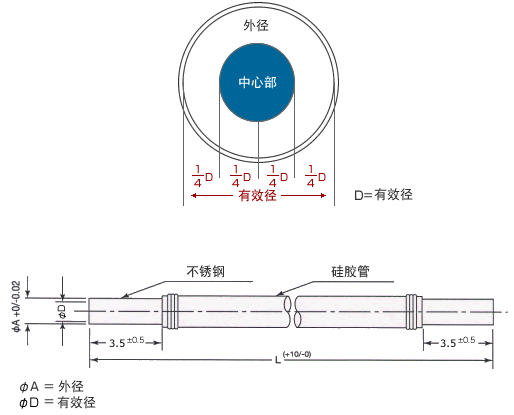

標準金屬接口
?
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 深圳市京都玉崎電子有限公司
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? SUMITA住田株式會社
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?2016年7月30日
